Jak przebiega projekt windy w obiekcie komercyjnym od analizy miejsca do dokumentacji

Projekt windy w obiekcie komercyjnym rozpoczyna się od szczegółowej analizy ograniczeń budynku oraz jego docelowej funkcji użytkowej. Wybór konkretnego urządzenia i mechanizmu napędowego następuje dopiero po precyzyjnym określeniu parametrów przestrzennych. Prawidłowo zaplanowany proces pozwala uniknąć kosztownych poprawek konstrukcyjnych na etapie wylewania stropów czy wznoszenia ścian. Dokumentacja dźwigowa musi stanowić kompromis między wizją architektoniczną, rygorystycznymi normami bezpieczeństwa oraz płynnością ciągów komunikacyjnych. Błędy popełnione przed rozpoczęciem właściwych prac potrafią zablokować możliwość oddania budynku do użytku przez inspektorat nadzoru.

Analiza ograniczeń budynku i kluczowe parametry przestrzenne

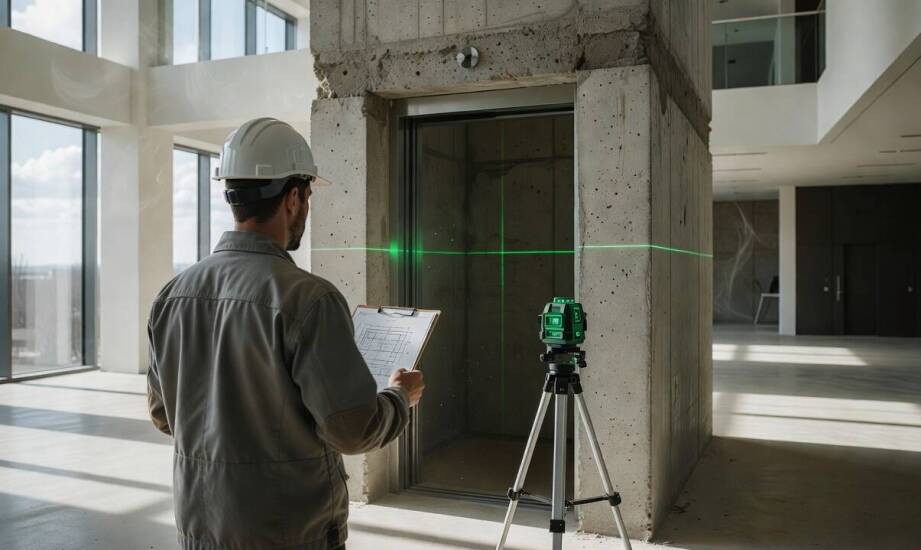

Rozpoczęcie prac nad dokumentacją wymaga zebrania twardych danych o wymiarach miejsca przeznaczonego na szyb dźwigowy. Inwestor lub główny wykonawca dostarcza informacje o planowanym natężeniu ruchu w poszczególnych godzinach, wymaganej nośności i przeznaczeniu pięter. Zgodnie z wytycznymi normy PN-EN 81-20 szyb musi posiadać odpowiednią strefę bezpieczeństwa chroniącą techników. W praktyce oznacza to konieczność zaprojektowania minimum 3400 mm wolnej wysokości nadszybia. Z kolei dół podszybia wymaga zagłębienia wynoszącego zazwyczaj od 1100 do 1750 mm. Przykładowe gabaryty żelbetowego szybu w świetle ścian osiągają 1550 × 2500 mm lub 2100 × 2100 mm w zależności od układu przeciwwagi.

Na podstawie zebranych wymiarów inżynier określa docelowy rodzaj zastosowanego napędu. Mechanizmy elektryczne wymagają zupełnie odmiennego rozkładu sił niż systemy hydrauliczne, które pracują najczęściej na niższych kondygnacjach. Dokładna inwentaryzacja tras komunikacyjnych na placu budowy umożliwia bezpieczny transport wielkogabarytowych ram na wyznaczone miejsce. Przetwarzane dane obejmują także mapowanie instalacji elektrycznych, ciągów wentylacyjnych oraz układów tryskaczowych. Dopasowanie mocowań prowadnic do układu zbrojeń chroni szkielet główny obiektu przed niebezpieczną ingerencją. Ze względu na absolutną konieczność fizycznej weryfikacji pomiarów z natury, deweloperzy najczęściej powierzają projektowanie wind we Wrocławiu inżynierom pracującym w bezpośrednim sąsiedztwie inwestycji.

Założenia techniczne dla urządzeń a uzgodnienia projektowe

Każdy rodzaj urządzenia transportu bliskiego wymusza na inżynierach przyjęcie zupełnie innych wytycznych przestrzennych i konstrukcyjnych. Dla standardowych dźwigów osobowych priorytetem pozostają wymiary kabiny gwarantujące swobodny przewóz przewidywanej liczby pasażerów. Zapewnia to ścisłą zgodność z normą PN-EN 81-70 w zakresie racjonalnego znoszenia barier architektonicznych. Typowa kabina zajmuje około 1000 × 1250 mm, natomiast światło wejścia nie może być węższe niż 800 do 900 mm. Windy towarowe buduje się z kolei z myślą o transporcie ciężkich palet i wielkogabarytowego sprzętu. Ich bezpieczny udźwig nierzadko przekracza tonę, co pociąga za sobą instalację platform mierzących nawet 1400 × 1600 mm.

W obiektach wielkopowierzchniowych i hotelach powszechnie uwzględnia się w planach budowlanych małe windy gastronomiczne. Posiadają one miniaturowe boksy o wymiarach 800 × 800 × 800 mm i pracują z rygorystycznym zakazem wchodzenia personelu do środka. W starszych przestrzeniach poddawanych modernizacji eksperci często umieszczają w dokumentacji specjalne platformy dla osób z ograniczoną mobilnością. Przesuwają się one z mocno zredukowaną prędkością, co pozwala na znaczne obniżenie wymogów dotyczących głębokości podszybia. Niewielkie siły obciążające prowadnice tego sprzętu ułatwiają wkomponowanie całości w wąskie klatki schodowe bez naruszania statyki pionu.

Opracowanie ostatecznych rysunków wymaga bieżących uzgodnień z administratorem gmachu oraz autorem pierwotnego planu architektonicznego. Twórcy systemu muszą precyzyjnie wpisać przewidywane zapotrzebowanie energetyczne w narzucone z góry ograniczenia głównej sieci zasilającej. Specjaliści z firmy SPEL-REM na co dzień kalibrują parametry urządzeń dźwigowych z wytycznymi narzucanymi przez konserwatorów budynków i lokalnych inspektorów straży pożarnej. Powiązane normy branżowe precyzują dodatkowo zasady przeprowadzania obowiązkowych testów sprzęgów oraz zderzaków buforowych. Przedsiębiorstwo dysponujące własnym zapleczem serwisowym płynnie przenosi tak skomplikowane ustalenia ze stołu kreślarskiego na etap bezpiecznego montażu podzespołów.

Finałowym krokiem prac kreślarskich jest przewidzenie bezpiecznego dostępu dla przyszłych konserwatorów i interwencyjnego pogotowia technicznego. Rysunki wykonawcze muszą wyznaczać lokalizację drzwi inspekcyjnych, wygodny dostęp do punktów smarowania oraz prawidłowe oświetlenie maszynowni. Decyzje podjęte w trakcie modelowania przekroju szybu rzutują na całą eksploatację zmontowanych później mechanizmów. Prawidłowo skalkulowana nośność, dostosowanie kubatury sterowni oraz spełnienie wytycznych rzeczoznawców z Urzędu Dozoru Technicznego gwarantują sprawny odbiór końcowy. Troska o komfortowe warunki późniejszej konserwacji na wczesnym etapie weryfikacji chroni budżet inwestora przed modyfikacjami w już w pełni wykończonym obiekcie.
